试验变压器,该产品是由【天正华意电气设备(佛山市分公司)tianzh3611-6】发布的新闻资讯,K7WjFvQH3页面所报的为真实价格,如果采购量多可以拨打我公司销售人员电话具体商谈,联系人:杨经理,地址:平度市平安路2号。

试验变压器主要技术参数● 额定容量：5kVA● 低压电流： 0 ～ 22.7A● 低压电压： 0 ～ 220V● 高压电流： 0 ～ 100mA● 高压电压： 0 ～ 50kV● 仪表电压： 0 ～ 100V● 电压测量精度： 0.5 ％FS ±3 字● 电流测量精度： 0.5 ％FS ±3 字● 计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)● 电源电压： AC220V ±10％；50Hz±2 Hz● 使用环境：环境温度 0～50 ℃ 相对湿度 ≤85％RH 注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；5kVA以上，30kVA及以下为台式结构；50kVA以上为分体式结构。(也可根据用户要求定制)键盘说明图5-1 按键升压按钮，手动控制模式时，按↑，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压； 降压按钮，手动控制模式时，按↓，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压； 暂停按钮，当按下此按钮时，调压器将停止升压和降压。此功能特别适合于自动控制模式，当电压在自动上升时，按下此按钮，设备将暂停升压，再次按此按钮时，电压将继续上升至设定电压。使用者可灵活使用此按钮，让自动控制的过程变得更加完美。手动计时按钮，当工作于手动模式时，按下此按钮时，可启动耐压计时。图5-2 操作键面板复位键： 用于程序清零。功能键： 可以确认已变更的设置值；可以按序变换参数设定项。移位键： 变更设定时, 用于移动被设定位；用于切换电压值的交、直流显示方式（在测量状态）。减少键： 变更设定时, 用于减少被设定位的数值；用于切换显示本次测量过程中电压、电流的峰值（在测量状态）。增加键： 变更设定时, 用于增加被设定位的数值；用于峰值保持功能是否启动（在测量状态）。

试验变压器正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。※敬告用户:由于产品不断更新,说明书内容可能有所改变,恕不再另行通知！本公司保留终解释权！

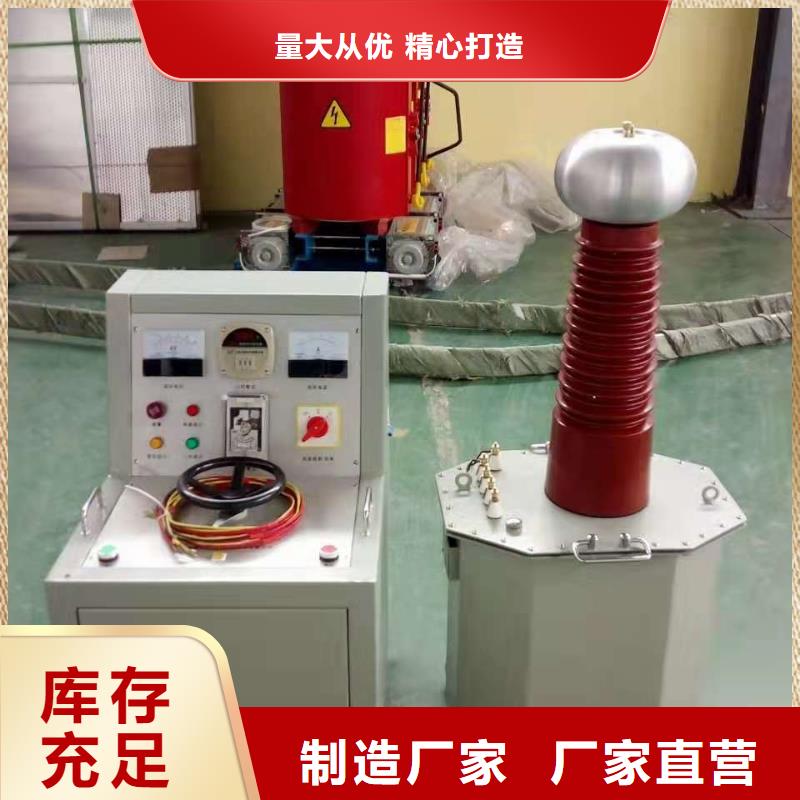

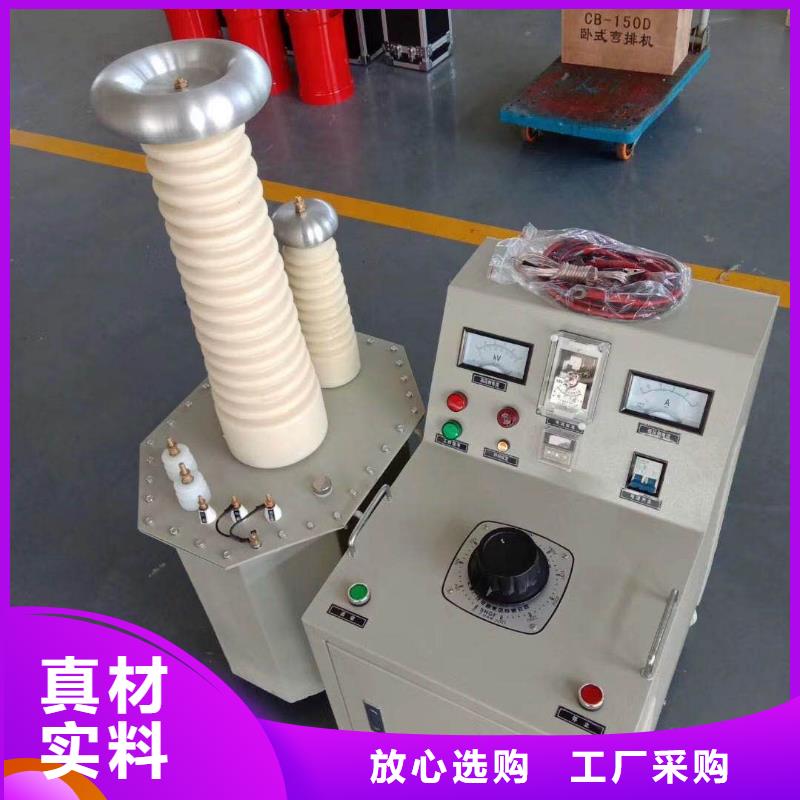

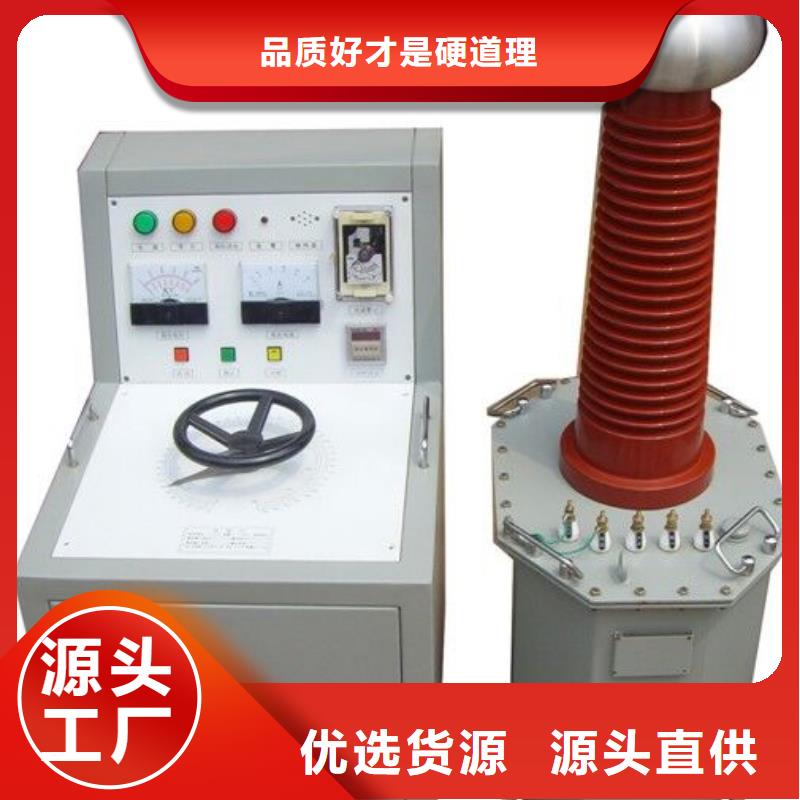

试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。
