电容电流测试仪,【天正华意电气设备(安徽省分公司)tianzh3611-6】拥有2年生产经验,经久耐用,坚持以客户为中心,始终追求品质。我们厂家直销,为您提供电容电流测试仪产品和贴心的服务,联系人:杨经理,地址:平度市平安路2号。

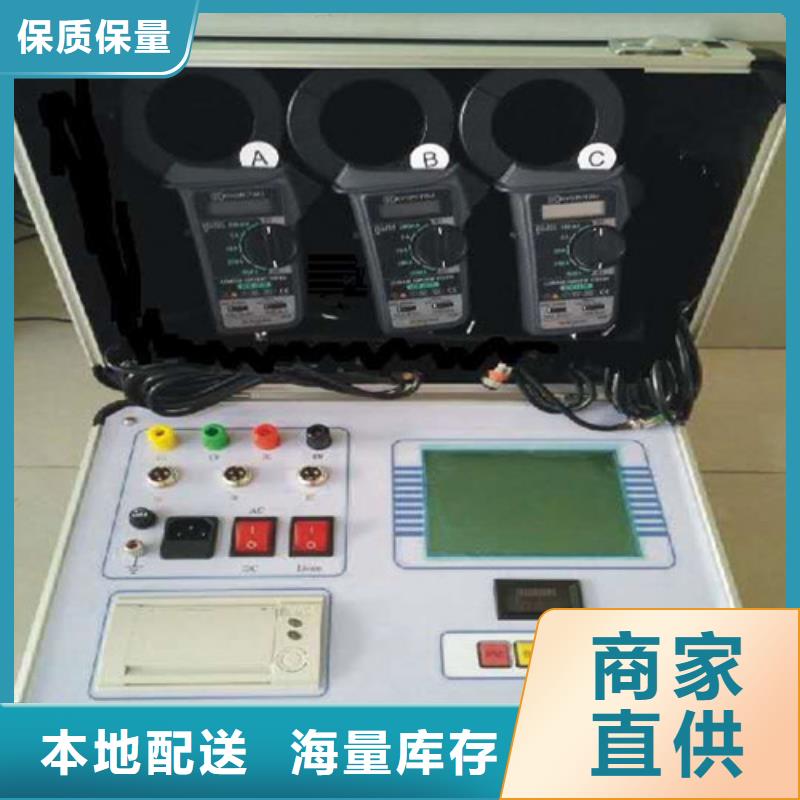

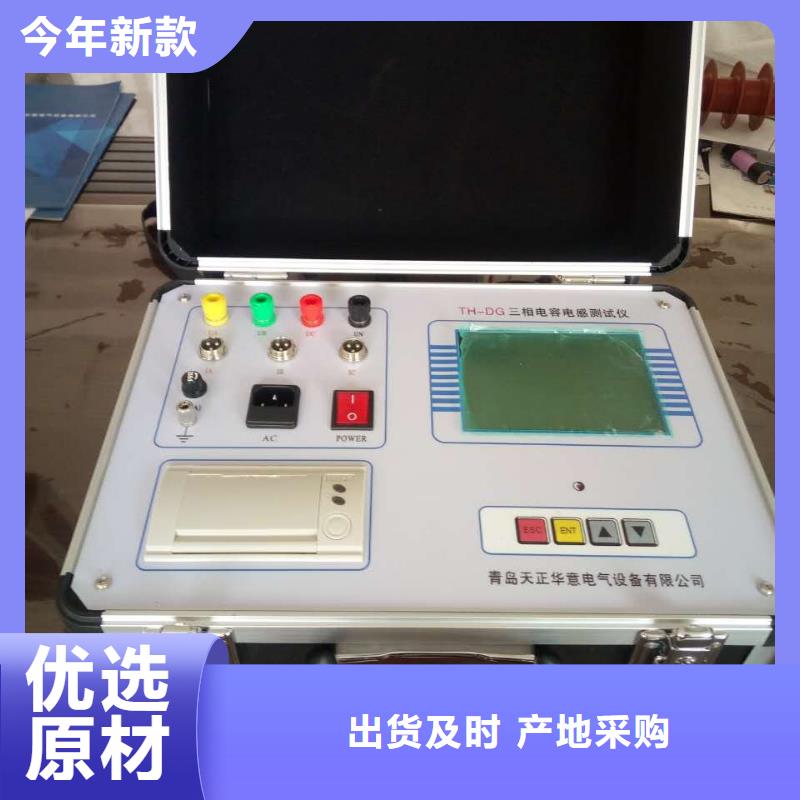

电容电流测试仪电容的测量：图27为三相Ⅲ形A相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在A’线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。B、C相连线方式相同。图27Ⅲ形联接被试电容接线图（6）电抗器电感的测量：图28为电感电抗测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排一端上、黑色夹子夹在另一端上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在电抗器引线上方可测量，完成后转下一接线。图28被试电抗器电感接线图八、产品成套：部 件 数量 部 件 数量电容电感测试仪 1台 钳形电流传感器 1个测试线 2条 短接线 1条仪器电源线 1根 5A保险管250V 2个仪器使用说明书 1本 产品出厂合格证 1张保修卡 1张 装箱单 1张用户收到仪器后，按照仪器的成套说明，开箱检查是否相符，核对上述内容，若发生缺少，请立即与本公司联系。九、注意事项8.1使用本仪器前请仔细阅读使用说明书，检查接线无误、接地良好。8.2高精度电流钳为本仪器测量的关键部件，受损后对测试数据有很大的影响，在使用过程中需谨慎，要轻拿轻放，不能从高空掉落或者摔碰。8.3在测量完毕并退出测量状态后，关闭仪器电源，方可进行接线拆除。8 .4如出现无法解决的问题，请及时与本公司取得联系。十、售后服务仪器自购买之日起12个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。

电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。

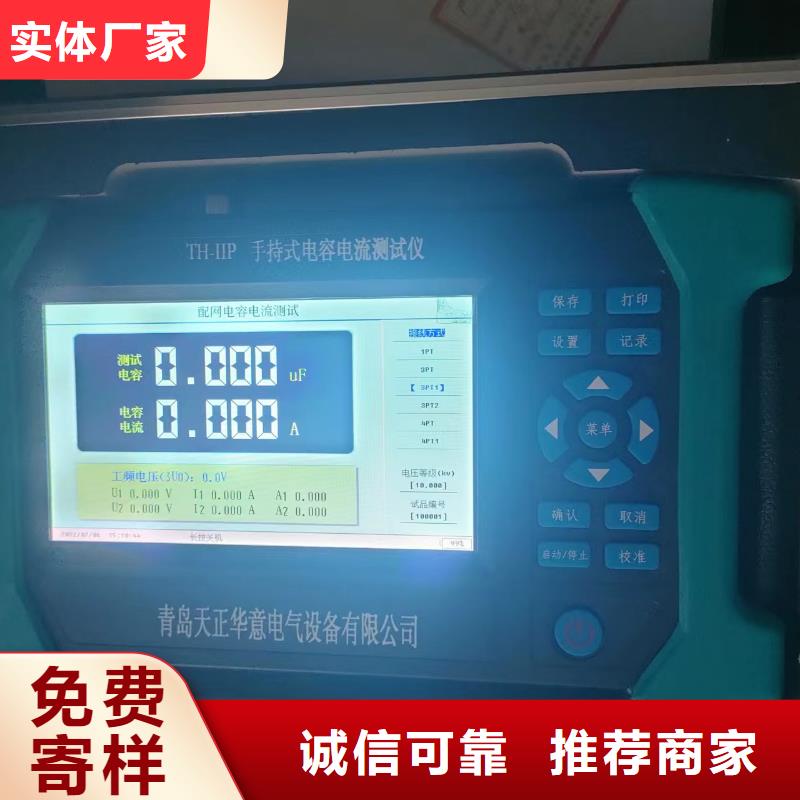

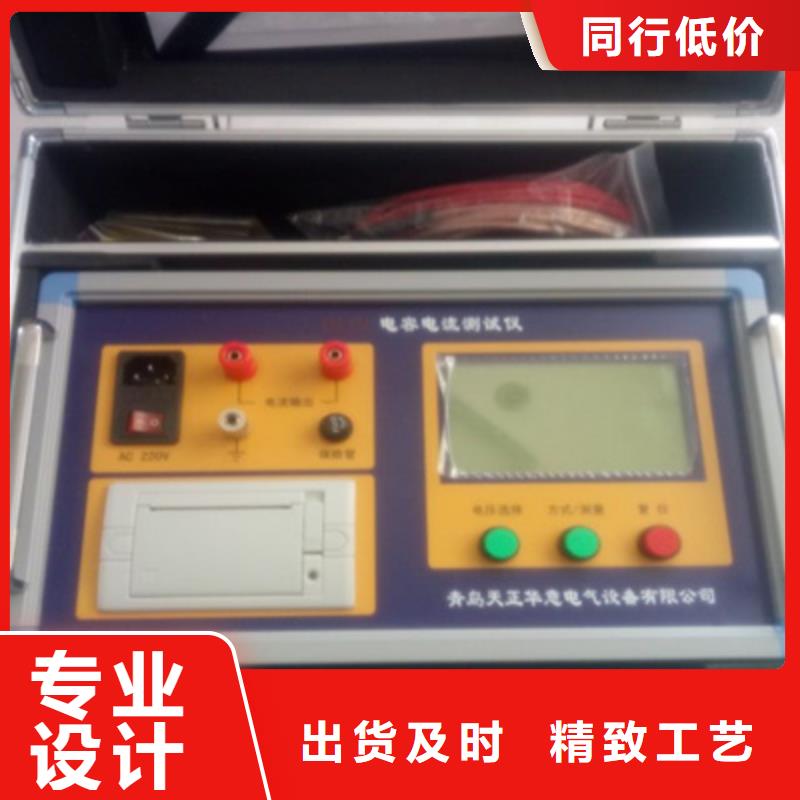

电容电流测试仪功能及特点?本测试仪为便携式设备，体积小、重量轻。?具有操作简便、精度高、抗干扰、防震、携带方便等特点；?采用大容量锂电池,一次充电可连续使用6小时以上，并且电池可随时更换，为用户连续试验提供保障； ?测量速度快、测量数据准确稳定； ?全透型7寸大屏幕液晶，可在阳光下清晰显示；?内置嵌入式热敏打印机，方便用户现场打印；?仪器软件功能齐全，内置使用说明、按键说明、接线示意图、注意事项等各种介绍，方便用户现场试用时查阅。?不掉电时钟和日期显示，具有本机存储和U盘存储功能，可以存储更多数据，带有R232和USB接口方便与计数机数据对接。?仪器采用硅胶按键，增强使用中的按压触感，使按键操作更灵敏；硅胶材质更增强按键的使用寿命。三、 技术指标测量范围：0.3μF～200μF 1A～400A准 确 度：±(读数×5%+2字) 工作电源：AC100-240VAC 0.8A, 50/60Hz仪器重量：1.2Kg仪器体积：200mm(长)×100mm(宽)×60mm(高)使用温度：-10℃～50℃相对湿度：＜90%，不结露四、变压器中性点异频信号注入法电容电流测试仪是从PT开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。
