【天正华意电气设备(资阳市分公司)tianzh3611-6】为您提供非线性电阻测试仪批发、采购、价格,图片等信息,每一个非线性电阻测试仪产品经过严格的质量控制和测试,确保为客户提供可靠、的解决方案。联系人:杨经理,地址:平度市平安路2号。

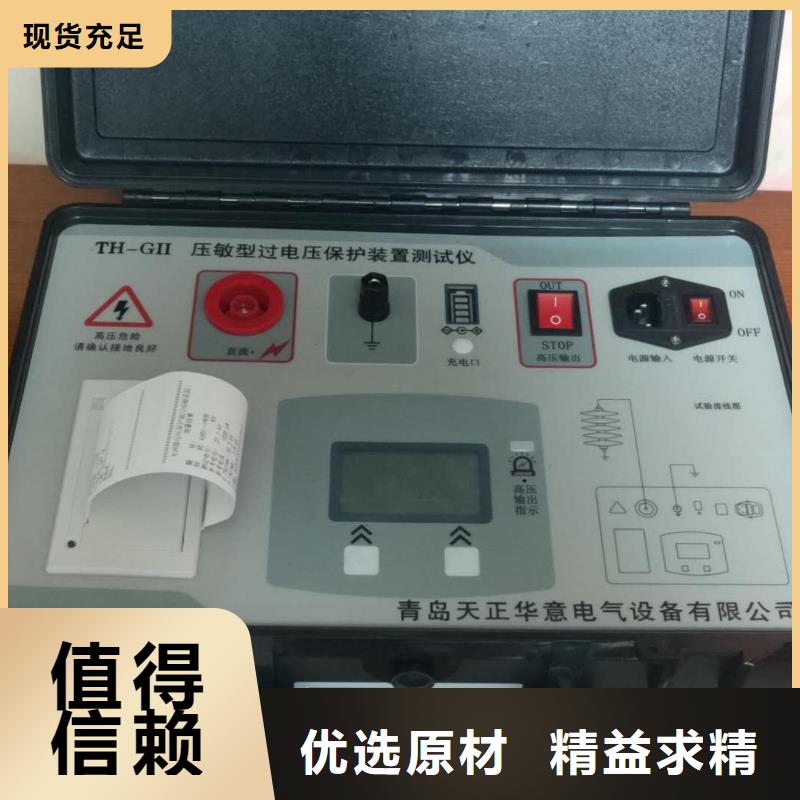

非线性电阻测试仪技术指标3.1 直流1mA参考电压试验⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA ⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1.5%3.2直流10mA参考电压试验⑴ 额定输出(DC)：电压0.01～0.5kV 电流0～50mA⑵ 测量范围：电流0～50000μA 电压：0.0～5000V⑶ 分辨率：电流0.1uA 电压：0.01kV⑷ 测量准确度：±1.5%3.3 其他参数⑴ 具有残压自动泄放功能⑵ 具有打印功能⑶ 电源供电方式：免维护高能锂电池组⑷ 环境温度： -10℃～+50℃ 相对湿度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 仪器面板图图1 仪器面板布局图1.仪器外箱：高强度ABS密封箱2.直流端子：直流高压正输出端子3.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地4.充电接口：内置电池充电口，必须使用附配的专用充电器5.电量显示窗：内置电池的电量显示6.高压输出开关：置于OUT时允许在测量时输出高压，置于OFF时禁止输出高压7.工作电源插口：仪器可外接220V市电作为供电电源8.保险管座：用于安装市电方式工作时的保险管9.工作开关：仪器工作电源开关10.高压输出声光报警提示：当仪器输出高压时发生声光报警提示现场操作人员11.按键：仪器操作功能按键12.液晶屏：仪器工作与测试状态显示13.打印机：测试数据的即时打印

非线性电阻测试仪、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；如图1所示图12、打开电源开关，仪器软件启动完成进入测试界面后进入测量选项。3、按照消谐器类型进行测试，先选择要测试的电流档位，再根据仪器右侧菜单选择“自动”或“手动”模式，点击“启动”完成测试；如选择“手动”模式，则需要点击“↑增加”或“↓减小”手动调节电压。4、启动设备后，设备对消谐器施加试验电压，当通过消谐器的电流等于试验值时，测量工频电流（峰值/2）下的电压 U（峰值/√2）值。电流选择：点击屏幕上的电流选项，选择所需要检测的电流档，仪器自动测试所选电流档对应的电压值绘制伏安特性曲线。5、打印结果：点击“打印”按钮，打印机将自动输出本次测试结果。六、消谐电阻器主要电气性能参数表技术参数系统标称电压 10kV（6kV） 35kV（20kV）工频电流1mA（峰值/ 2）下电压U 1mA（峰值/ 2）V 280～350 800～1000工频电流10mA（峰值/ 2）下电压U 10mA（峰值/ 2）V 800～1000 2000～2500直流电流 1mA 下的直流电压 280～350 800～1000直流电流 10mA 下的直流电压 800～1000 2000～2500非线性系数 α 0.3～0.45 0.25～0.40工频放电电压a 下限 1500 3000上限 2200 4000a工频放电电压仅适用于并联限压间隙的碳化硅消谐器。备注：非线性系数计算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事项1、在测试状态下仪器有高压输出，禁止接触被测试品。2、一定要在断电情况下，更换测试件，进行下一组测试。 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪 过电压保护器测试仪 过压保护器测试仪 非线性电阻测试仪

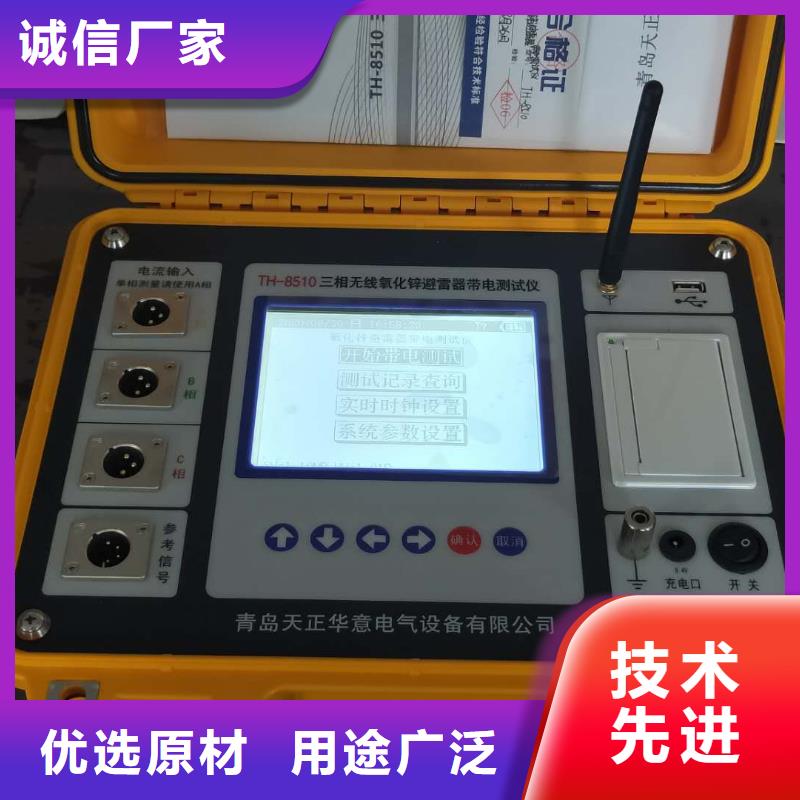

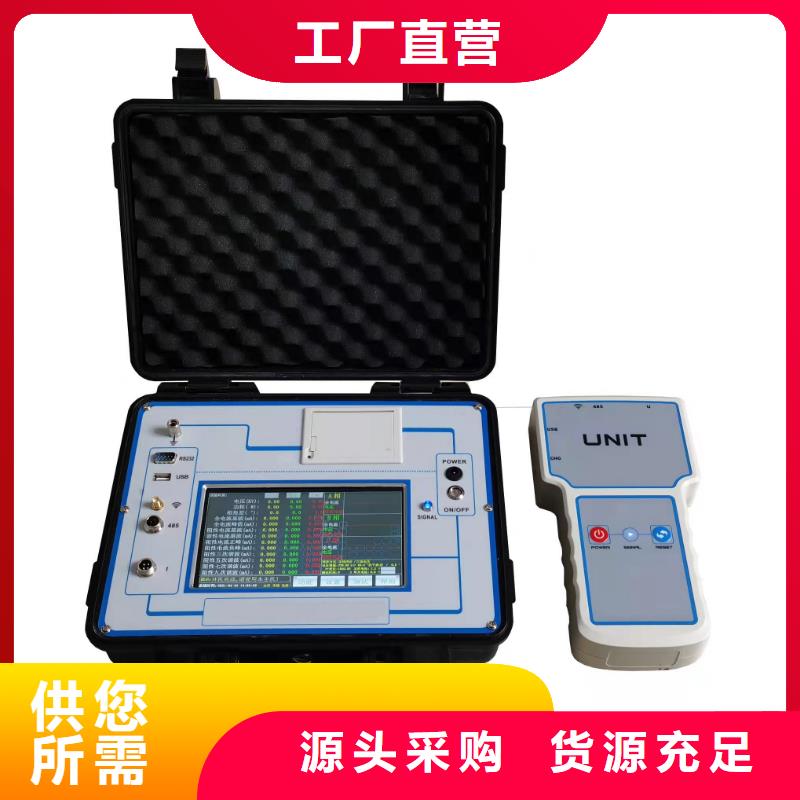

非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。
